Полный список чертежей в дизайн-проекте квартиры: что должно быть

Вы заказали дизайн-проект, увидели красивые рендеры и подумали: «Вот это да!». Но через месяц, когда строители спрашивают, где именно штробить кабель или какую плитку класть на фартук, вы понимаете - картинки мало. Без точных чертежей ремонт превращается в лотерею. И самая частая ошибка заказчиков - покупка «визуализации» вместо полноценного проекта.

Многие думают, что дизайнер просто рисует красивую картинку. На самом деле дизайн-проект - это прежде всего техническая инструкция для рабочих. В Казани, как и везде, я встречала ситуации, когда из-за отсутствия одного чертежа электрики переделывали всю стену. Давайте разберемся, какие именно листы бумаги (или файлы) должны лежать у вас на столе, чтобы ремонт прошел без сюрпризов.

Что такое рабочий комплект документации?

Представьте, что вы строите дом. Вы не можете начать возводить стены, не зная, где будут окна и несущие перегородки. То же самое с ремонтом квартиры. Рабочий комплект делится на несколько групп: планировочные решения, инженерные системы, отделочные работы и мебельные деталировки. Пропуск любого из этих разделов ведет к ошибкам на стройке.

Планировочные решения: фундамент вашего ремонта

Самые первые и важные чертежи касаются геометрии помещения. Без них невозможно ни заказать мебель, ни рассчитать количество материалов.

• План существующих конструкций: Это фото вашей квартиры в момент заезда, но в масштабе. Здесь отмечены все стены, перекрытия, выступы, ниши, батареи и стояки. Точность измерений здесь критична - погрешность даже в 1 см может привести к тому, что новый шкаф не встанет в нишу.

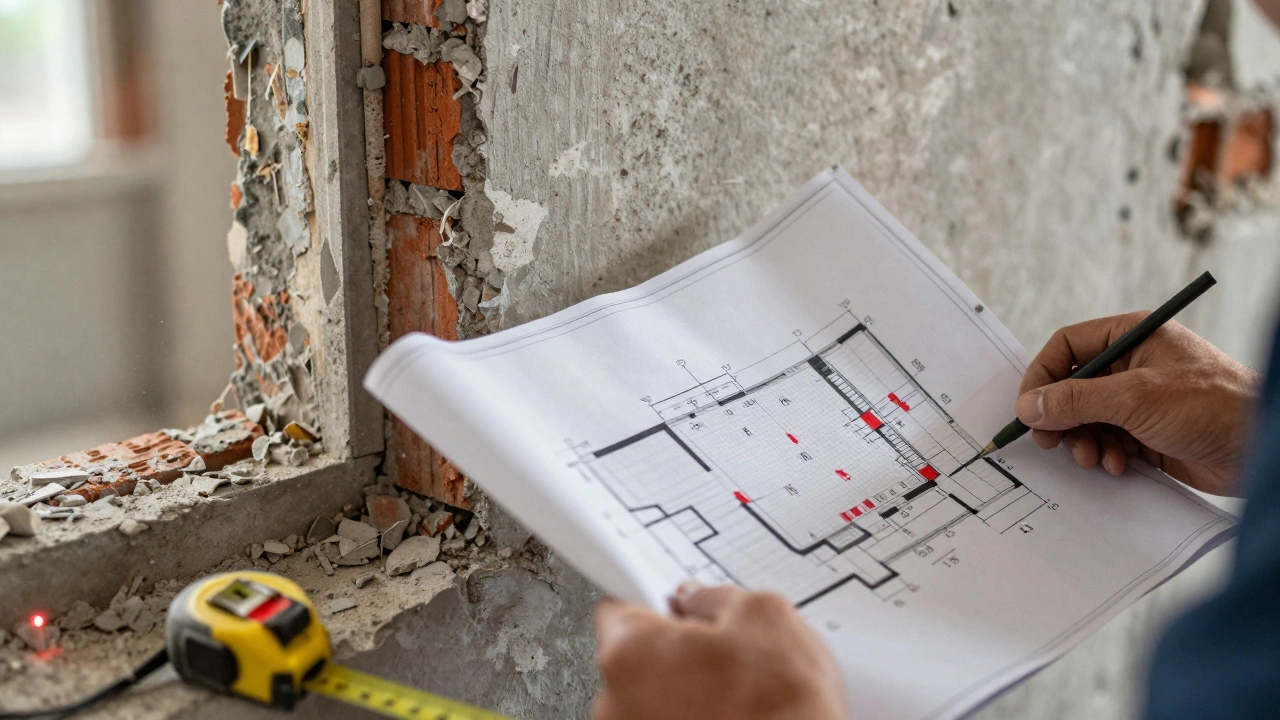

• План демонтажных работ: Что мы сносим? Старые перегородки, плитка, стяжка пола. На этом чертеже красным цветом показываются зоны разрушения. Это важно для сметы, так как вывоз мусора стоит денег.
• План монтажных работ: Где возводим новые стены? Какие перегородки переносим? Здесь же указываются материалы новых стен (гипсокартон, кирпич, газобетон).
• План расстановки мебели: Не просто эскиз, а точное расположение всех предметов. Диван, кровать, стол, шкафы. Важно, чтобы двери открывались свободно, а проходы были шириной не менее 60-80 см.
• План зонирования: Особенно актуален для студий. Показывает, как визуально разделить пространство без возведения стен (уровни потолка, разные полы, свет).

Эти планы помогают понять логику пространства. Если вы видите, что проход к окну слишком узкий уже на бумаге, исправить это дешевле, чем ломать готовые стены.

Инженерные системы: скрытая часть льда

Это самый сложный раздел для понимания заказчиком, но самый важный для комфорта жизни. Электричество, вода, вентиляция - всё это прячется внутри стен и потолков.

1. План электрики: Самый объемный чертеж. Он показывает расположение розеток, выключателей, щитка и проводки. Важно: каждая розетка должна иметь свой номер, который расшифровывается в ведомости. Например, «Розетка 1» - это тройная розетка с заземлением для телевизора. Также указывается высота установки (обычно 30 см от пола для бытовых розеток, 100-110 см для кухонных).
2. План освещения: Где висят люстры, бра, споты? Какой тип светильника используется? Часто этот план совмещают с планом розеток, но лучше иметь его отдельно, чтобы прораб не запутался.
3. План водоснабжения и канализации: Куда идет труба холодной воды? Где точка слива стиральной машины? Для кухни и ванной это критично. Здесь также отмечается высота смесителей и расположение инсталляции для унитаза.
4. Пlan вентиляции: Где находятся вытяжки, рекуператоры, приточные клапаны? Плохая вентиляция приводит к конденсату на окнах и плесени в углах.

Без этих чертежей электрик будет гадать, куда тянуть кабель, а сантехник может поставить трубы там, где они мешают мебели.

Отделочные работы: чертяж поверхностей

Здесь описывается, чем покрывать пол, стены и потолок. Это нужно для закупки материалов и контроля качества.

• План полов: Какие покрытия используются? Паркетная доска в спальне, керамогранит в коридоре, плитка в ванной. Указывается направление укладки и стыки между материалами.
• План потолков: Высота натяжного или гипсокартонного потолка. Форма многоуровневых конструкций. Глубина ниш для подсветки.
• Развертки стен: Самая важная вещь для плиточников и маляров. Каждая стена рисуется «раскрытой». На развертке видно: где начинается плитка, где заканчивается покраска, где проходит шпунт плинтуса, где расположены выключатели и розетки относительно уровня пола. Это исключает ситуацию, когда розетка оказывается посреди плитки или под картиной.

Мебельные деталировки и узлы

Если вы делаете встроенную мебель (кухни, гардеробные, шкафы-купе), стандартных чертежей недостаточно. Нужны детальные узлы.

Также включаются спецификации. Это таблицы, где перечислены все материалы с артикулами, цветами и количеством. Например: «Ламинат, бренд X, цвет Дуб золотистый, артикул YZ-123, площадь 15 кв.м + 10% на подрезку». Спецификация спасает от покупки материала, который «похож, но не тот».

Почему нельзя экономить на чертежах?

Часто клиенты просят: «Давайте сделаем только визуализацию, чертежи потом доделаем». Это ловушка. Стоимость чертежей обычно составляет 30-40% от цены полного проекта. Экономия здесь обходится дороже:

• Строители работают медленнее, постоянно уточняя детали.
• Возникают ошибки при заказе материалов (куплено лишнего или не хватает).
• Приходится переделывать работу (например, штробить бетон заново).
• Конфликты между бригадами (электрик мешает сантехнику).

Полный комплект чертежей позволяет составить точную смету. Вы знаете заранее, сколько метров кабеля, килограммов клея и листов гипсокартона потребуется. Это дает контроль над бюджетом.

Как проверить качество чертежей?

Перед тем как подписать акт приема-передачи проекта, проверьте следующие моменты:

1. Все ли размеры привязаны друг к другу? (Ширина комнаты должна равняться сумме длин полок и зазоров).
2. Есть ли высотные отметки? (Высота потолков, уровень чистого пола, уровень чернового пола).
3. Соответствуют ли розетки на плане электрики их местам на развертках стен?
4. Указаны ли типы материалов в спецификации?
5. Есть ли узлы сложных соединений (например, стык ванны со стеной)?

Хороший дизайнер всегда готов ответить на вопросы прораба по телефону во время ремонта. Чертежи - живой документ, который может корректироваться, если обнаружатся скрытые дефекты старой отделки.
